RSOM Explorer P50

RSOM Explorer P50
A

RSOM Explorer P50

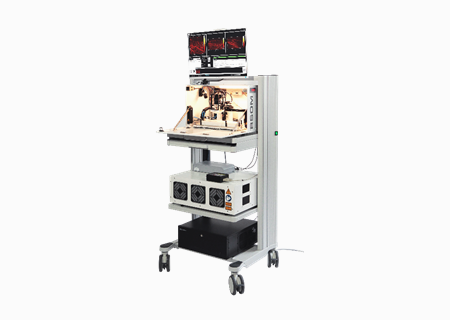

생체 피하 조직에 532 nm 파장대의 레이저를 조사하여 초음파 신호를 받은 후 생체 피하 조직의 혈관을 영상화하는 장비(Raster Scanning Optoacoustic Mesoscopy)입니다. 다른 영상장비와는 달리 혈관을 관찰하는데 최적화 되어 있으며 혈관의 구조와 혈류의 흐름을 조영제 없이 관찰이 가능합니다.

ico_chk01 IMAGING SYSTEM

• Mobile cart system with small footprint
• Light-tight imaging chamber
• Camera for animal / experiment supervision
• Temperature-controlled animal bed
• Integrated anesthesia supply



ico_chk01 IMAGING WORKFLOW

• Illumination of tissue with nanosecond laser pulses
• Ultra-wide bandwidth acoustic signal detection
• Cross-section live preview
• Multi-frequency-band image reconstruction
• MIP (maximum intensity projection) and 3D visualization
• Data and image export for quantification

ico_chk01 Tumor Growth (Angiogenesis in melanoma tumor)

흑색종 마우스 모델에서 시간 경과에 따른 주변 혈관 네트워크를 파악하고 종양 성장 (화살표)과 신생 혈관을 비침습적으로 표현할 수 있음



ico_chk01 Therapy Response (Angiogenesis inhibition with Bevacizumab)

대장암 마우스 모델에서 항체 투여 후 7일간 RSOM으로 모니터링 한 결과, 혈관 생성 억제 및 혈관 파괴 (화살표)를 MIP(최대강도투영) 영상으로 표현할 수 있음



ico_chk01 Inflammation (Inflammatory bowel disease, IBD)

대장염 모델과 대조군 마우스를 비교하여 대장벽에서 서로 다른 혈관 형태학을 확인할 수 있으며 이를 시각화하여 체내 위장관 영상을 획득할 수 있으며 3D 영상을 통해 모델군과 대조군의 대장 내 혈관 구조와 혈액량을 비교 평가할 수 있음



ico_chk01 Cell Tracking

대장염 모델에서 형광 라벨링이 된 T세포와 형광 라벨링이 되지 않은 T세포를 구분하여 확인할 수 있음

RSOM Explorer (ms-)P50/C50
Field of view Up to 12 x 12 x 2 mm3 (6 x 6 x 2 mm3)
Resolution ~10/40 µm (axial/lateral)
Illumination Through-hole with laser fiber
Acquisition time 60s per wavelength for 6×6 mm FoV
Wavelengths 532 nm / 532, 555, 579, 606 nm
Repetition rate Up to 1.5 kHz
Center frequency 50 MHz
Frequency bandwidth >100%

MSOT inVision 256-TF

FluorChem™ Systems

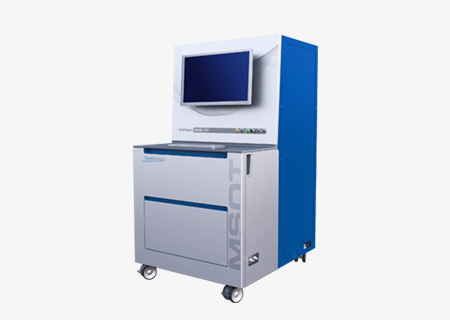

MSOT inVision 256-TF

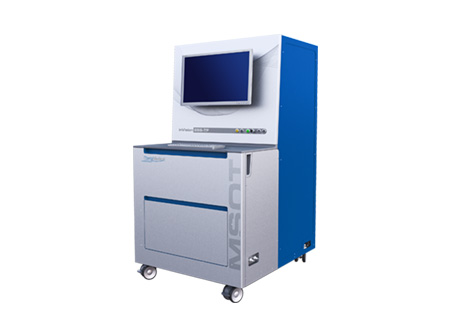

레이저와 초음파를 이용하여 비침습적으로 생체조직의 고해상도 3D 영상을 획득할 수 있는 Optoacoustic Imaging System

다파장의 레이저와 초음파를 활용하여 비침습적으로 고해상도의 구조와 기능 및 분자 영상을 얻을 수 있는 장비

  • High resolution (150 μm)
  • High sensitivity (nMol-fMol)
  • Real-time image visualization at video rate
  • Volumetric deep-tissue imaging (whole-body penetration in small animal imaging applications)
  • High specificity by targeting biomarkers
  • Low user / patient risk (no harmful radiation)

Optacoustic Imaging 기술

특정 파장의 빛을 흡수해 열팽창 함으로써,
나타나는 초음파 신호를 변환기로 측정하여 영상화하는 장비로 고해상도의 분자 영상을 획득할 수 있습니다.

자세히 보기+











Cancer: Understanding tumors
– Measure probe accumulation, analyze distribution
– Determine oxygenation status
– Visualize and quantify vasculature

Cardio: Monitoring blood flow
– Visualize blood vessels in all body regions
– Quantify blood oxygenation in vessels and tissue
– Analyze atherosclerotic plaque deposition

Neuro: Tapping into the brain
– High resolution imaging of deep brain structures through intact skin and skull
– Determine probe distribution in the brain
– Characterize blood brain barrier integrity

Kinetics: Measuring the change
– Follow probe uptake and elimination in real time
– Analyze hepatic and renal function
– Kinetic profiling of multiple probes simultaneously

Phototherapy 연구 : 생체 내 Photodynamic Therapy(PDT) 효과 확인
PDT 는 Photosensitizer가 특정 파장의 빛을 흡수할 때 발생하는 siglent oxygen, oxygen radical 과 같은
활성산소가 주변 세포에 손상을 주는 원리로 치료 효과를 얻는 신개념 치료기술로,
Photosensitizer와 Nano 물질을 결합하면 효과적인 암 진단 및 치료가 가능



  • Photosensitizer real-time tracking
  • Oxygen saturation of hemoglobin Imaging and estimation
  • Blood/tissue oxygen (sO2 causing by ROS) estimation
  • Tumor variation imaging
  • vasculature morphology variation



Imaging of tumor and oxygen saturation of hemoglobin

OAI of Naphthalocyanine_Potential for contrast enhancement and therapy monitoring., J Nucl Med, 2015.



Imaging of organ and tracking of photosensitizer in real-time

Multifunctional Photosensitizer-Based Contrast Agents for PA Imaging., Scientific Reports, 2014



Parameter inVision 256-TF
Imaging modes Optoacoustic
Frame rate – optoacoustic 10 Hz
Laser wavelength range 680-980 nm / 660-1300 nm
Peak pulse energy 100 mJ
Detector 270°

5MHz

256 elements
Spatial resolution 150 µm
Data acquisition & processing viewMSOT, iLabs

Brochure
– INTRODUCING : THE MSOT SCANNING Family

Application Note
– Photodynamic Therapy
Photosensitizer가 특정 파장의 빛을 흡수할때 발생하는 활성산소를 통해 주변 세포에 손상을 주는 원리로 치료효과를 얻는 신개념 치료 기술
연구논문 보기+

– Determing Organ Function
Gastrointestinal, liver and kindey organ function 연구에 필요한 고해상도 구조와 기능 및 영상을 획득합니다.
자세히 보기+

– Imaging Brain
Brain imaging/PK 모델링, Brain blood oxygenration, Glioblastoma and liposomal ICG distribution 연구에 활용 가능합니다.
자세히 보기+

– Tumor Tagerting
Target 약물에 대한 Tumor 특성(size/shape/location) 연구에 활용 가능한 고해상도 영상을 획득할 수 있습니다.
자세히 보기+
